Кріплення сонячних панелей (СЕС) на скатний дах

Скатна покрівля — найпоширеніший тип для приватних та малих комерційних будівель в Україні. Від металочерепиці до фальцу, кожне покриття потребує свого вузла кріплення: точки прикручування, герметизація, підбір профілю, крок опор і навіть інструмент — усе відрізняється.

 ASMOS постачає готові системи для п’яти основних типів скатних дахів.

На цій сторінці — короткі огляди рішень, порівняльні таблиці, поради з монтажу та форма швидкого підбору.

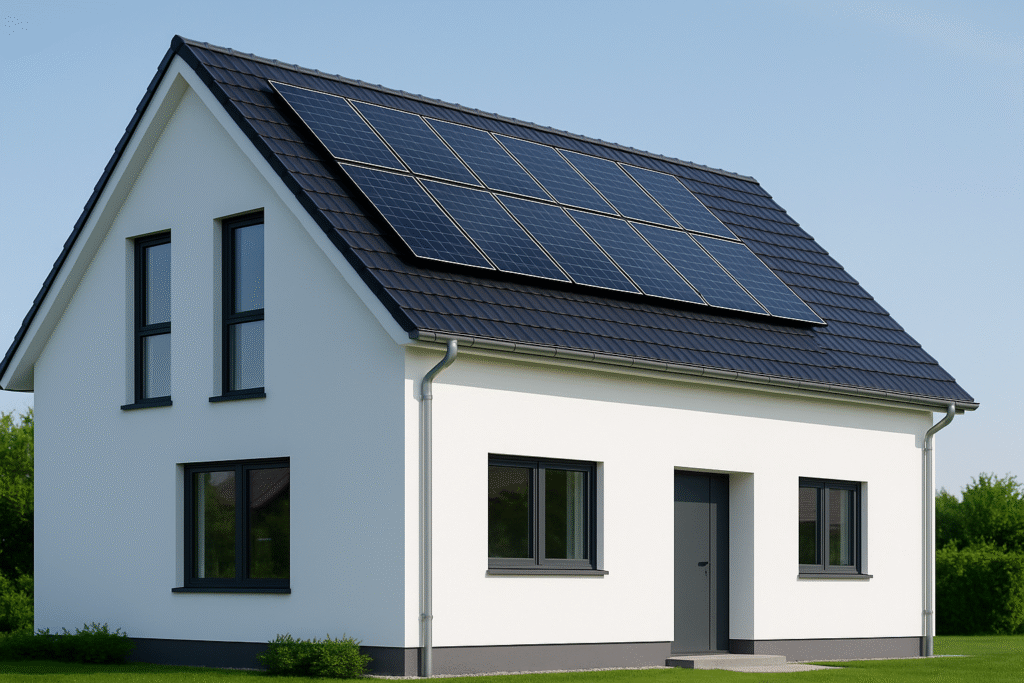

Кріплення сонячних електростанцій на скатний дах | ASMOS

Основні види покриття скатних дахів

Щоб підібрати правильний комплект, спершу ідентифікуйте покриття:

    • Металочерепиця – сталевий лист 0,45–0,55 мм з хвилястим профілем, на обрешітці та контробрешітці.
    • Бітумна (гнучка) черепиця – покриття із тканинної основи просякнуте спеціальним бітумом наклеєне на суцільну основу (OSB/фанера) поверх підкладкового килима.
    • Натуральна керамічна черепиця – спеціальні плитки із обпеченої глини викладені на дерев’яну обрешітку.
    • Металопрофіль / профнастил – сталевий лист з трапецієвидним профілем без поперечних хвиль.
    • Фальцева покрівля – сталеві чи алюмінієві листи, що стикуються стоячим фальцем.
ОТРИМАТИ КОНСУЛЬТАЦІЮ

Кріплення сонячних станцій на металочерепицю – короткий огляд:

Базова технологія ASMOS — комбінований гвинт-шуруп із фіксацією в обрешітку (або в крокву, якщо це можливо).
 Перед монтажем обов’язково засвердлюємо отвір Ø 7–8 мм крізь лист і в брусок — це знімає напруження волокон і запобігає розтріскуванню деревини. Свердління виконуємо у гребені хвилі, де вода не затримується.

Герметизація вузла здійснюється за допомогою EPDM ущільнюючої прокладки;

Компанія ASMOS використовує два варіанти несучого профілю:
  • Алюмінієвий профіль. Легкий, швидкий у підгонці, естетичний — ідеальний для приватних будинків та складної геометрії.
  • Оцинкований сталевий профіль 41×41×1,5 мм. Вища жорсткість і краща економіка на великих полях модулів; стандартні перфорації та з’єднання.

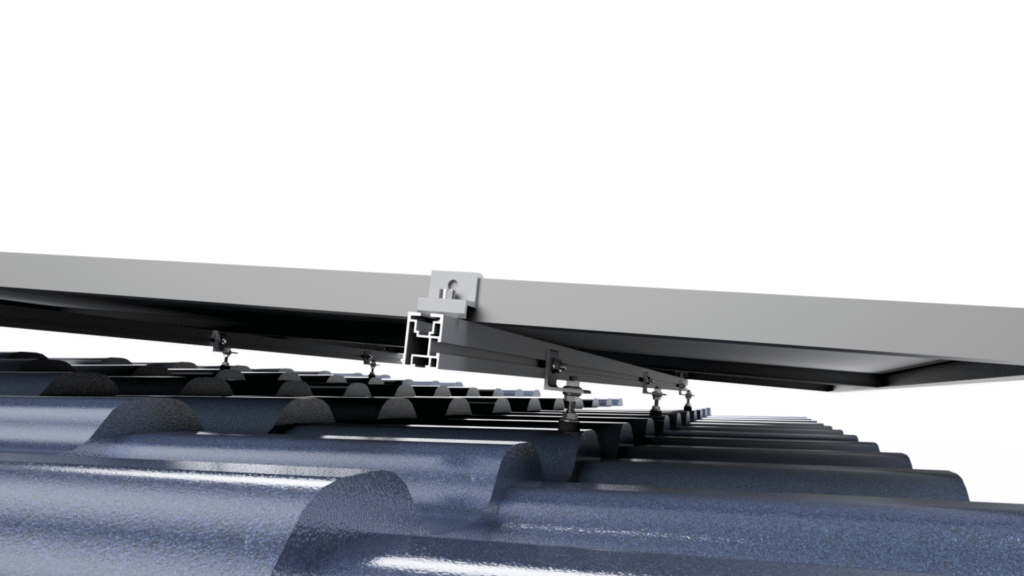

Кріплення СЕС на металочерепицю - алюмінієвий профіль

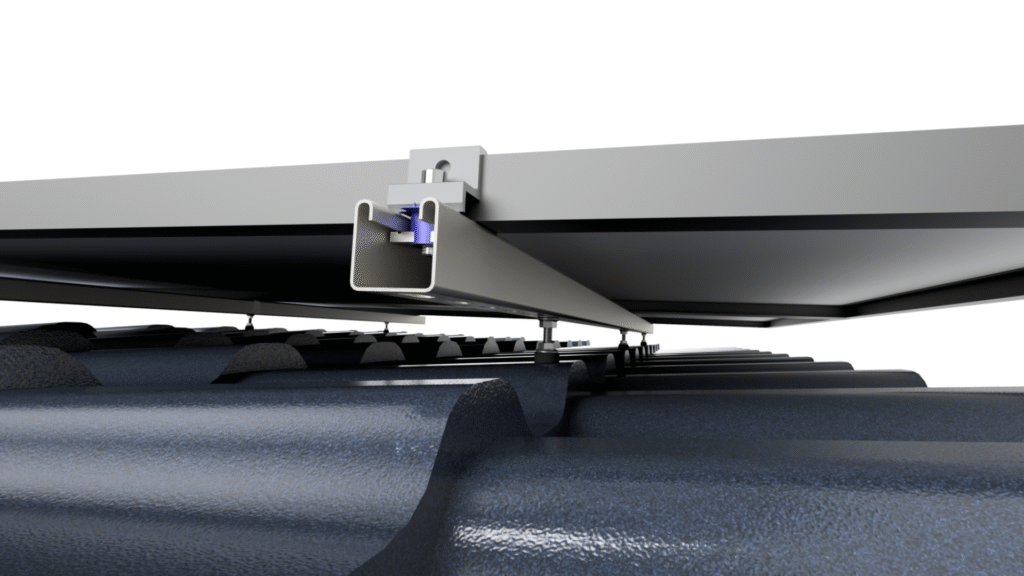

Кріплення СЕС на металочерепицю - оцинкований профіль
Алюмінієвий профіль
Оцинкований профіль
Детальніше про монтаж дивіться на сторінці «Кріплення панелей на металочерепицю» .

Кріплення сонячних панелей на бітумну (гнучку) черепицю – короткий огляд:

  • Основа: бітумне покриття на суцільному настилі (OSB/фанера) з підкладковим килимом.
  • Вузол: алюмінієві рейки безпрофільної системи з фіксацією в суцільну основу та/або крокву (за проєктом), гідроізоляція стику сумісними герметиками (бутил/полімер-модифікований бітум).
  • Профілі ASMOS: алюмінієвий блок висотою 50 або 80 мм.
Поради: не пошкоджуйте бітум; виконуйте гідроізоляцію навколо алюмінієвого блоку; витримуйте моменти притиску, щоб не «вичавити» герметик.

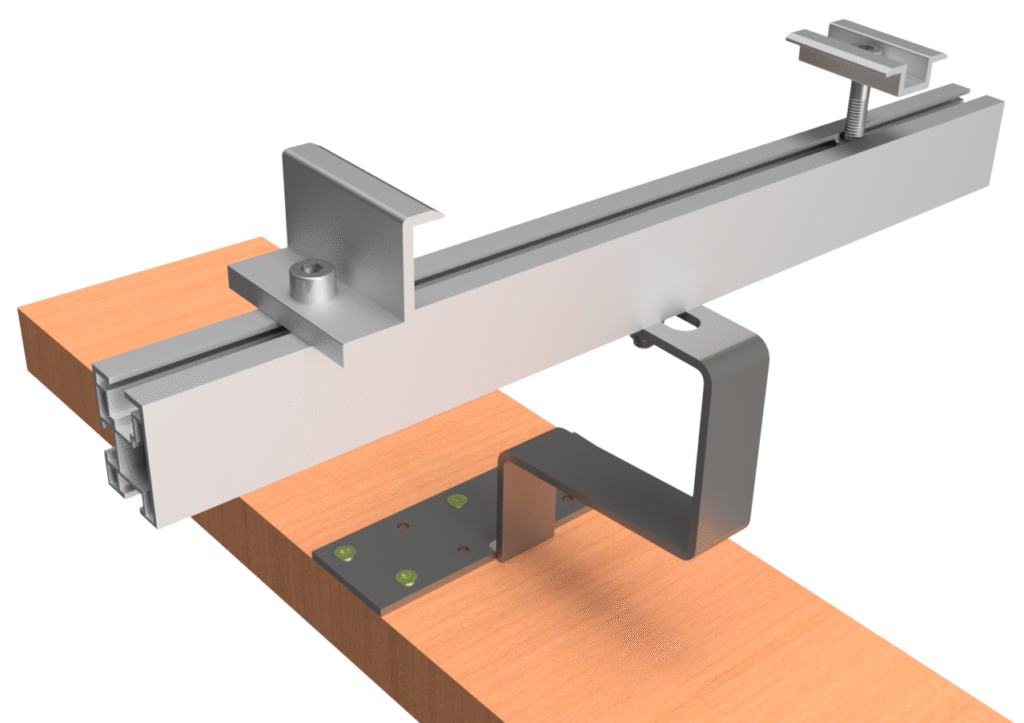

Кріплення сонячних батарей на натуральну керамічну черепицю – короткий огляд:

Кріплення сонячних панелей на плоский дах з металочерепиці
  • Особливість: плитка крихка, її не свердлять з ударом.
  • Рішення: дахові гачки (hooks) / кронштейни із фіксацією у крокву/обрешітку; за потреби — прорізання пазу в замку примикання черепиці, щоб гачок ліг без напружень.
  • Профілі ASMOS: алюмінієвий Al або сталевий оцинкований 41×41×1,5 мм.
  • Монтаж: кріпити гачки / кронштейни до крокв, берегти замкові зони від розтріскування, відновлювати водовідвід.

Кріплення сонячних станцій на металопрофіль / профнастил- короткий огляд:

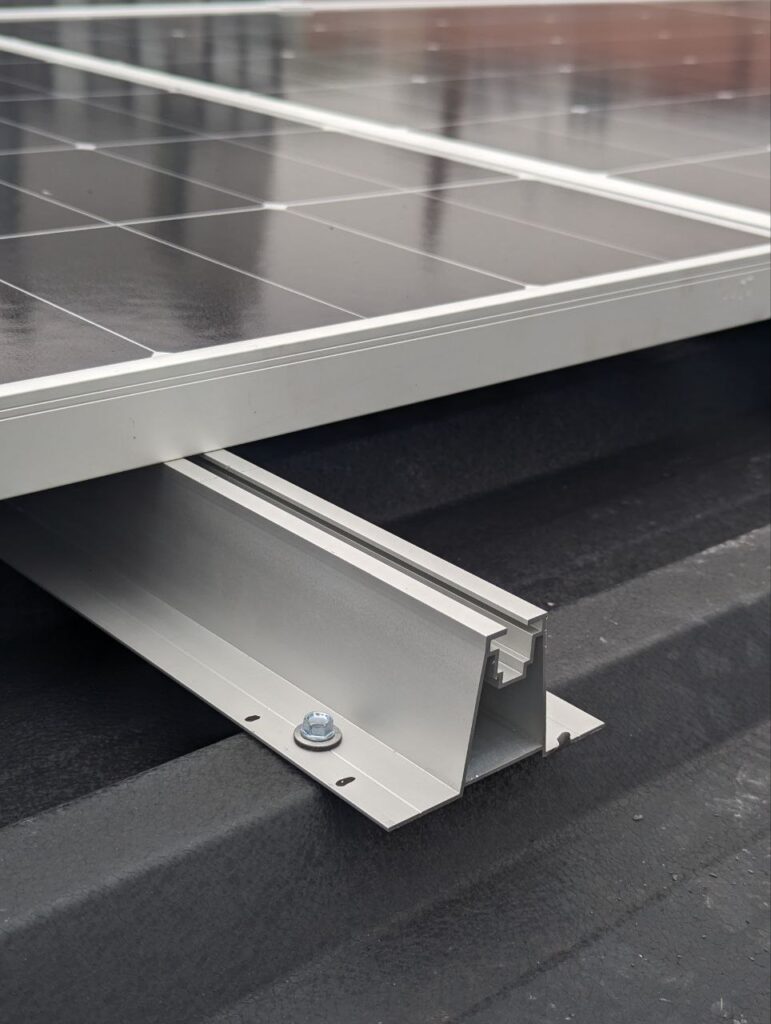

кріплення на металопрофіль / профнастил - ASMOS
  • База: трапецієвидний сталевий профіль.
  • Вузол: трапецієві містки/алюмінієві рейки безпрофільної системи з фіксацією в сусідні гребені профлиста або основу даху гвинтами з EPDM-шайбами або герметичними заклепками, гідроізоляція стику герметизуючою  бутил-каучуковою стрічкою.
  • Профілі ASMOS: алюмінієві блоки висотою 50 або 80 мм.
Поради: перевірити надійність кріплення листів профнастилу; очищати стружку після свердління; не перетискати гвинти та EPDM; дотримуватися кроку опор із розрахунку.

Кріплення сонячних електростанцій на фальцеве покриття – короткий огляд:

  • Ключова перевага: безпроникний монтаж — клеми на стоячий фальц (single/double/round seam).
  • Вузол: клема обтискає фальц без свердління листа; до клем кріпиться профіль (алюмінієвий Al або сталевий 41×41×1,5 мм).
  • Важливо: витримати рекомендований момент затягування; передбачити температурні деформації (напрям прольотів, компенсаційні зазори).
Поради: деякі «м’які» фальци несумісні з певними типами клем — потрібна попередня перевірка.

Міцність і нормативи

Підбирайте кроки опор, довжини прольотів і кількість кріплень за результатами розрахунку згідно з EN 1991-1-3 (сніг) та EN 1991-1-4 (вітер) із поправками на висоту, експозицію, геометрію даху та тип покриття.

Поширені запитання (FAQ)

Місцем кріплення, герметизацією, типом профілю й допустимою схемою опор. Для металочерепиці — обрешітка чи крокви через гребінь, для бітуму — рейки алюмінієві (блоки/планки/містки), для кераміки — гачки/кронштейни, для фальцу — клеми прижимні.

Комбінований гвинт-шуруп можна вкрутити в обрешітку, оскільки її місцезнаходження точно відоме. Вкручування в крокву – більш надійне, однак часто крокви ідуть не паралельно із хвилями металочерепиці і не завжди співпадають із гребенями. Такі не співпадіння підвищують ризик “холостих” отворів та не герметичності вузла кріплення. Попереднє засвердлювання деревини зменшує ризик розтріскування деревини та забезпечує чистий, контрольований вузол.

Алюміній — легкість і висока корозійна стійкість. Сталевий оцинкований профіль 41×41×1,5 мм — вища жорсткість і вигідна економіка на великих полях.

Дотримання технології (місце свердління, герметизація EPDM, правильні зусилля та моменти затягування) забезпечує сухий та герметичний вузол.

Так, кріплення розраховані на навантаження згідно ДБН з урахуванням регіону, висоти будівлі та геометрії даху.

Типово 1–2 дні для 5–10 кВт. Рекомендуємо періодичний torque-check та візуальний огляд вузлів (1 раз/рік).
