Навіси з сонячних панелей (Solar carports)

Навіси з сонячних панелей (Solar carports) | Проектування та монтаж

Навіс із сонячних панелей (Solar Carport) — це сучасне інженерне рішення, що перетворює звичайний дах парковки чи тераси на активну електростанцію. Замість витрат на металопрофіль, бітум чи полікарбонат, ви інвестуєте в конструкцію, яка сама себе окуповує.

Системи ASMOS дозволяють створити надійний силовий каркас для розміщення фотомодулів над автомобілем, зоною барбекю або басейном. Ми пропонуємо рішення як для приватних будинків (на 1-2 авто), так і для комерційних паркінгів.

Переваги Навісів для авто (Solar Carport) від ASMOS

Подвійна вигода (2-в-1). Ви отримуєте надійний захист від сонця та опадів, одночасно генеруючи “зелену” електроенергію для будинку або зарядки електромобіля.
Раціональне використання площі. Ідеальне рішення, якщо дах будинку має складну геометрію, затінений або орієнтований не на південь.
Преміальний дизайн. Використання алюмінієвих або сталевих систем ASMOS у поєднанні з прозорими (Glass-Glass) модулями створює футуристичний вигляд ділянки.
Ефективне охолодження. Панелі на навісі мають ідеальну вентиляцію з обох сторін, що підвищує їх ККД порівняно з даховими станціями.

Конструктивні рішення

Ми використовуємо посилені профільні системи, розраховані на вітрові та снігові навантаження України.

Кріплення сонячних батарей на натуральну керамічну черепицю – короткий огляд:

1. Силовий каркас

Основа навісу — це колони та ригелі, які можуть бути виконані з: оцинкованої сталі. Товщина цинкового покриття дає антикорозійний захист на 15-20 років без потреби у фарбуванні.

2. Кріпильна система (Рейки)

На несучий каркас монтується система профілів ASMOS (41×62×2 мм або посилені С-профілі), яка забезпечує ідеальну площину для укладання панелей.

3. Тип модулів (Важливо!)

Для навісів ми рекомендуємо двосторонні (Bifacial) модулі.

Це подвійне скло без задньої плівки. Вони пропускають частину світла, створюючи приємну напівтінь, виглядають естетично знизу (видно комірки, а не пластик) і генерують до +20% енергії за рахунок відбитого світла від землі чи бруківки.

Герметичність навісу

Одне з головних питань — чи протікатиме вода між панелями?

Існує два підходи до монтажу навісів ASMOS:

Вентильований навіс (Стандарт). Панелі кріпляться зі стандартними зазорами 20 мм. Вода стікає переважно по панелях, але при сильному дощі можливі краплі між модулями. Ідеально для парковок, де абсолютна сухість не критична.
Герметичний навіс (Premium). Використання спеціальних алюмінієвих профілів з водовідвідними каналами або монтаж додаткових ущільнювачів (гумових EPDM-стрічок) у міжпанельні шви. Це перетворює сонячне поле на суцільний дах.

Міцність і нормативи

Проєктування виконуємо за принципами EN 1991-1-3 (снігові навантаження) та EN 1991-1-4 (вітрові навантаження) з урахуванням висоти, експозиції, кроку обрешітки, стану деревини й геометрії покрівлі. Орієнтовні прольоти і кроки опор залежать від типу профілю, схеми (портрет/ландшафт) та зони навантажень — остаточні значення підтверджує інженерний розрахунок для вашого об’єкта.

Варіанти конфігурацій

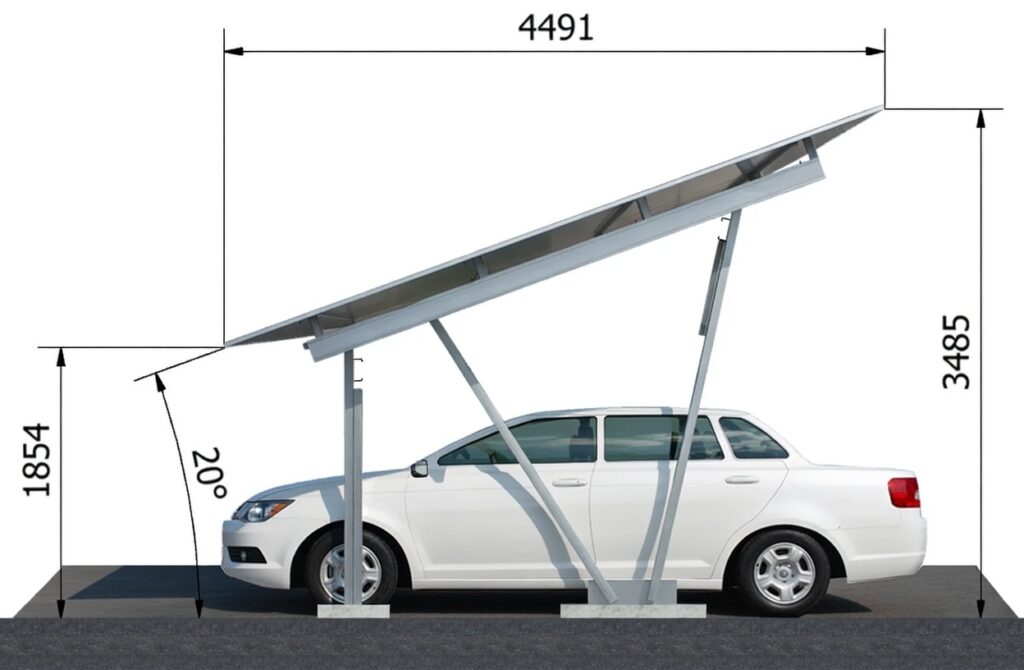

Single Carport: Навіс на 1 авто (приблизно 3-5 кВт потужності).

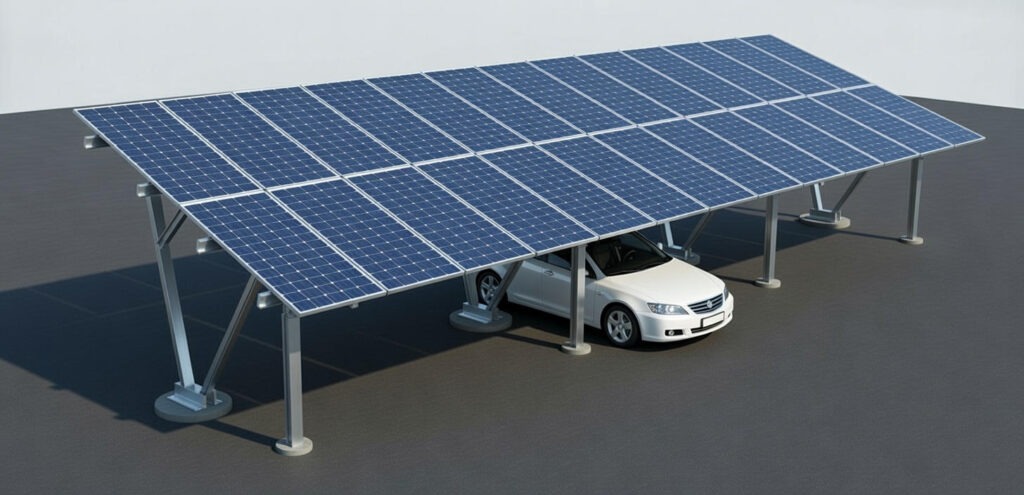

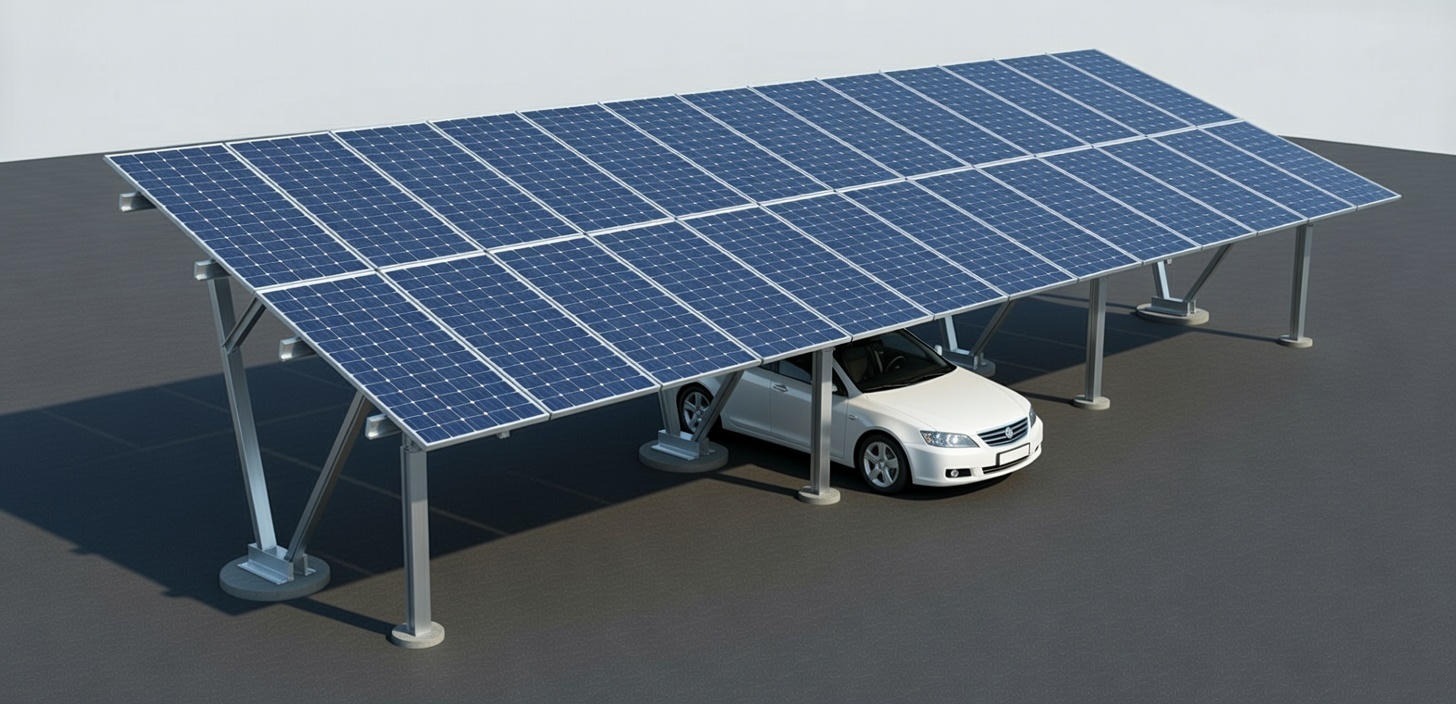

Double Carport: Навіс на 2 авто (приблизно 6-10 кВт).
Solar Terrace: Пристінний навіс над терасою (індивідуальні розміри).

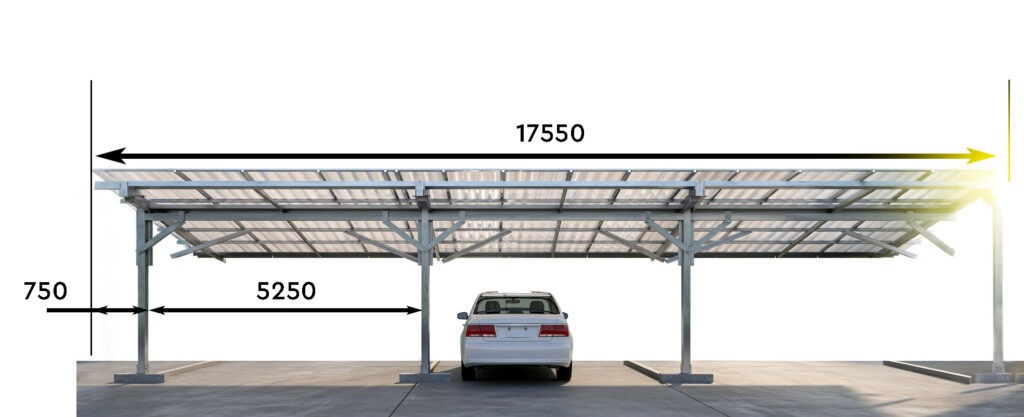

Industrial: Масштабні накриття для комерційних паркінгів.

Комплектація системи (Основні вузли)

Ми надсилаємо повну комплектацію для збирання конструкції на попередньо підготовленому фундаменті.

Примітка: Ми співпрацюємо із монтажними командами, які зможуть виконати повний цикл монтажу таких конструкцій та підключити сонячні панелі.

Сумісність та комплектуючі

Рамка модуля: 30 / 35 мм — підбираємо відповідні прижими.
Орієнтація: портрет або ландшафт.
Зазори та вентиляція: витримуємо рекомендовані зазори під модулем; передбачаємо заземлення й (за потреби) елементи блискавкозахисту.

Кабель-менеджмент: кліпси/стяжки UV-стійкі, траси — поза водовідвідними лініями.

Алгоритм підбору конструкцій для монтажу СЕС та замовлення

Щоб забезпечити максимальну ефективність та надійність вашого проекту, ми використовуємо чіткий інженерний алгоритм підбору наземних конструкцій для кріплення сонячних батарей:

Аналіз проекту

Визначення загальної потужності СЕС, типу ґрунту на ділянці та кліматичної зони.
Вибір фундаменту

Підбір оптимального способу облаштування опорних стійок: забивання, гвинтові палі або бетон.
Інженерний розрахунок

Комплексний розрахунок наземних конструкцій на міцність та несучу здатність.
Виготовлення та поставка

Заводське виробництво з оцинкованого профілю та повна комплектація з доставкою на об’єкт.

Поширені запитання (FAQ)

Чи витримає навіс сніг та град?

Так. Конструкція проектується з урахуванням снігових навантажень вашого регіону. Самі сонячні панелі витримують град діаметром до 25 мм (стандарт) або більше (подвійне скло).

Чи можна ставити машину під навіс одразу?

Так, навіс виконує функцію повноцінного гаража відкритого типу. Автомобіль захищений від прямого ультрафіолету (фарба не вигорає) та опадів.

Що таке біфаціальні панелі і чому вони кращі для навісу?

Це панелі, які генерують енергію обома сторонами. Нижня сторона вловлює світло, відбите від машини чи плитки. Вони пропускають світло, не створюють гнітючої темряви під навісом і виглядають як дизайнерське скління.

Чи потрібен фундамент?

Так, для вітрової стійкості необхідні точкові бетонні фундаменти під кожну опору або кріплення анкерами до існуючої бетонної площадки. Гвинтові палі — також чудовий варіант для швидкого монтажу.

Яка висота навісу?

Стандартна висота в’їзду (чиста висота) — 2.2 – 2.5 метри, що достатньо для будь-якого позашляховика (SUV) з багажником на даху. Можливе проектування під мікроавтобуси (3м+).
