Наземні конструкції для сонячних панелей: виробництво, монтаж та підбір для СЕС

Якісні системи кріплення – це фундамент довгострокової, ефективної та безпечної роботи будь-якої сонячної електростанції (СЕС), чи то приватна, чи то промисловий мегаватний проект. Наземні конструкції несуть на собі до 30% відповідальності за успіх СЕС, оскільки саме вони протистоять вітровим та сніговим навантаженням, а також забезпечують оптимальний кут інсоляції.

Наша компанія АСМОС спеціалізується на виробництві якісних та простих систем кріплення. Ми пропонуємо рішення, що гарантують надійність і довговічність навіть у найскладніших кліматичних умовах. Давайте детально розглянемо основні типи конструкцій, методи їхнього монтажу та надамо покроковий алгоритм підбору оптимального рішення для вашого проекту.

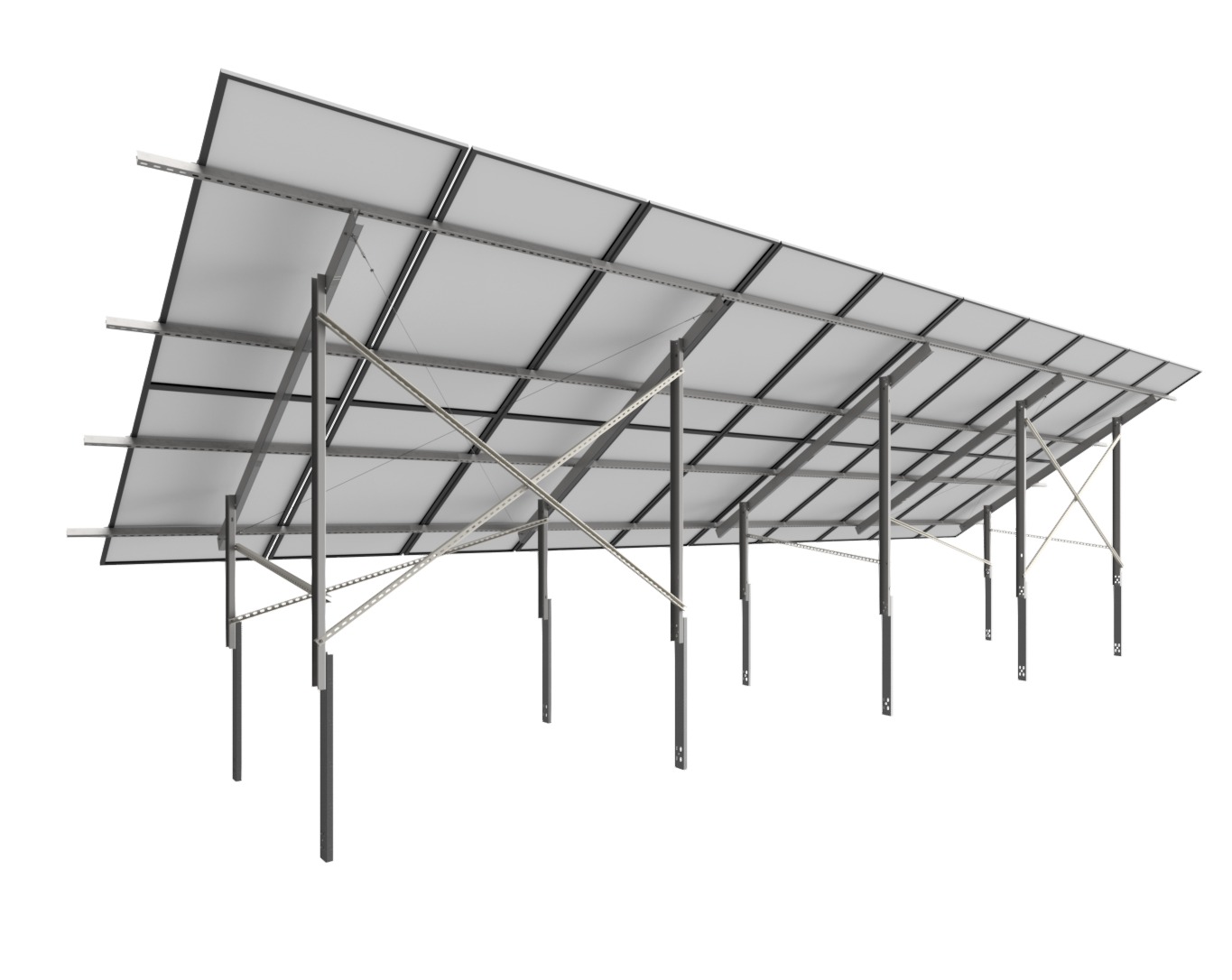

Наземні конструкції для монтажу СЕС

Огляд популярних рішень та порівняння матеріалів

Наземні системи кріплення сонячних панелей класифікують за їхньою функціональністю на фіксовані (стаціонарні), регульовані та трекерні. Для промислових об’єктів та домашніх СЕС найчастіше обирають фіксовані системи кріплення сонячних панелей для промислових СЕС із оцинкованого сталевого профілю.

ОТРИМАТИ КОНСУЛЬТАЦІЮ

Конструкції з оцинкованого профілю чи Зварні конструкції для сонячних батарей.

Вибір між готовими конструкціями з оцинкованого профілю та традиційними зварними конструкціями, виготовленими зі сталевого прокату, є ключовим для інвестора. Переваги конструкцій із сталевого оцинкованого профілю від АСМОС є очевидними, особливо для великих проектів:

  • Довговічність та антикорозійний захист: Наші конструкції виготовляються методом заводського цинкування. Це гарантує неперевершений цинковий шар, який забезпечує ефективний антикорозійний захист протягом десятків років. Натомість, зварні конструкції із чорного металу, які фарбуються прямо на місці монтажу, завжди мають слабке місце — зварювальні шви, де захисний шар порушений. Таке локальне фарбування є менш надійним та залежить від погодних умов під час нанесення та кваліфікації виконавців.
  • Точність виробництва: Заводське виготовлення забезпечує високу точність усіх отворів та геометрії елементів, що мінімізує потребу у “підгонці” або доопрацюванні на об’єкті.
  • Простота та Швидкість Монтажу: З’єднання елементів відбувається на болтах, як у конструкторі. Це вимагає нижчої кваліфікації монтажників і забезпечує значно вищу швидкість монтажу при достатньому контролі якості, що є критичним фактором для своєчасного запуску промислових проектів.

Основні способи облаштування опорних стійок (Фундамент)

Вибір способу облаштування фундаменту впливає на загальну несучу здатність конструкції, її вартість та швидкість реалізації проекту. Він залежить від геодезії ділянки, типу ґрунту та бюджету.

Спосіб облаштування Плюси Мінуси
1. Безпосереднє бетонування стійок Максимальна надійність, низька ціна при простих ґрунтах та невеликих об’ємах робіт. Довгий час на виставляння вертикальності та на повне “схоплювання” бетону, неможливість демонтажу/перенесення, висока вартість земляних робіт.
2. Бетонування проміжних закладних швелерів Підвищує точність позиціювання стійок і знижує ризик помилок при монтажі. Збільшує швидкість монтажу опор після застигання бетону. Вищі витрати на матеріали, неможливість демонтажу/перенесення, висока вартість земляних робіт.
3. Використання геошурупів (гвинтових паль) Висока швидкість, можливість монтажу на складних рельєфах (схили, нерівності), мінімальні земляні роботи, можливість демонтажу. Вища вартість одиниці, потреба у спеціалізованій техніці, проблеми при вкручуванні в кам’янисті грунти.
4. Забивання стійок палебійною машиною Найвища швидкість монтажу (найбільш популярний для промислових СЕС), висока несуча здатність, ідеально для великих полів. Потреба у спеціалізованій техніці (наприклад, палебійна машина), обмеження щодо ґрунтів з великою кількістю каміння.

Рішення для кріплення сонячних панелей для домашній та промислових СЕС

Для промислових сонячних електростанцій ми пропонуємо оптимальні 2-рядні конструкції з орієнтацією панелей на південь та конструкції з орієнтацією панелей на схід-захід, які дозволяють максимально ефективно використовувати площу ділянки. Наші рішення розраховані на багаторічну експлуатацію та спрощений монтаж.

Аналогічні конструкції для сонячних батарей ми пропонуємо і для сонячних батарей, що встановлюють для приватних домогосподарств та комерційних підприємств.

Ключові переваги рішень АСМОС:

  • Надійність кріплення: Використовуються алюмінієві кінцеві та проміжні притиски власного виробництва, а також високоміцні болтові з’єднання, які забезпечують надійну фіксацію модулів і протистоять сильним вібраціям та навантаженням.
  • Мінімалізм та універсальність: Універсальність кріплень дозволяє працювати з різними типами та розмірами сонячних модулів без необхідності замовляти унікальні елементи.
  • Термін служби: Завдяки якісному заводському цинкуванню, ми гарантуємо термін служби наших промислових систем кріплення 25+ років, що відповідає терміну служби самих сонячних панелей.
  • Розрахунок навантажень: Усі системи розраховуються з урахуванням максимальних вітрових та снігових навантажень відповідно до чинних ДБН (Державних будівельних норм).

Найпопулярніші наземні конструкції для кріплення сонячних панелей від ASMOS:

  • Дворядна двостійкова конструкція із оцинкованої сталі
  • Дворядна двостійкова оцинкована конструкція під геошурупи
  • Двонаправлена двостійкова конструкція на Схід-Захід із оцинкованої сталі

Алгоритм підбору конструкцій для монтажу СЕС та замовлення

Щоб забезпечити максимальну ефективність та надійність вашого проєкту, ми використовуємо чіткий інженерний алгоритм підбору наземних конструкцій для кріплення сонячних батарей:

✓
Аналіз проєкту

Визначення загальної потужності СЕС, типу ґрунту на ділянці та кліматичної зони.

✓
Вибір фундаменту

Підбір оптимального способу облаштування опорних стійок: забивання, гвинтові палі або бетон.

✓
Інженерний розрахунок

Комплексний розрахунок наземних конструкцій на міцність та несучу здатність.

✓
Виготовлення та поставка

Заводське виробництво з оцинкованого профілю та повна комплектація з доставкою на об’єкт.

Алгоритм підбору конструкцій для монтажу СЕС

    Переваги співпраці з командою АСМОС — покроково

    Обираючи АСМОС як партнера, ви отримуєте комплексне інженерне рішення: від підбору конструкцій та розрахунків під навантаження до виробництва, комплектації та гарантії.

    • 1

      Аналіз потреб та умов проєкту

      Вивчаємо геометрію ділянки, тип ґрунту, кліматичну зону та вимоги замовника, щоб запропонувати оптимальне рішення.

    • 2

      Підбір та адаптація конструкцій

      Розробляємо та адаптуємо наземні конструкції під умови об’єкта — від складного рельєфу до нестандартних кутів.

    • 3

      Інженерний розрахунок під навантаження

      Проводимо комплексний розрахунок конструкцій з урахуванням вітрових і снігових навантажень відповідно до чинних ДБН.

    • 4

      Підбір оптимальних матеріалів

      Обираємо оцинковану сталь або алюміній, виходячи з вимог до терміну служби та інвестиційної ефективності.

    • 5

      Власне виробництво та контроль якості

      Контроль якості на всіх етапах, швидке виготовлення та комплектація замовлення без затримок.

    • 6

      Гарантія та підтримка

      Надаємо офіційну гарантію на конструкції до 10 років та супровід на етапі реалізації проєкту.

    Поширені запитання (FAQ)

    Найчастіше використовують фіксовані наземні системи кріплення (для домашніх і промислових СЕС). Також існують регульовані та трекерні рішення, але вони менш поширені через вищу вартість.

    Для довгої експлуатації зазвичай кращі конструкції з оцинкованого профілю: кращий антикорозійний захист, точна геометрія, швидкий болтовий монтаж. Зварні фарбовані мають ризикові зони в місцях швів.

    Вибір залежить від типу ґрунту, рельєфу, навантажень та строків:

    • бетонування — надійно, але довше й без демонтажу
    • геошурупи/гвинтові палі — швидко, мінімум земляних робіт, можливий демонтаж

    забивання опор — найшвидше для промислових СЕС, потрібна спецтехніка

    Південь — часто максимум річної генерації.
     Схід-Захід — краще використання площі та більш рівномірна генерація протягом дня. Оптимальний варіант визначають після компоновки поля й задач проєкту.

    Так, конструкції підбирають з урахуванням вітрових і снігових навантажень за ДБН, кліматичної зони та параметрів ділянки — це впливає на крок опор, переріз профілю та загальну надійність.

    Достатньо базових даних: потужність СЕС (кВт), місто/область, тип ґрунту (якщо відомо), план/розміри ділянки, бажана схема Південь або Схід-Захід, тип модулів. Після цього робиться інженерний підбір і кошторис.
