Система кріплення сонячних панелей на плоский дах

Плоскі дахи комерційних та промислових будівель (C&I) є хорошою основою для великомасштабних сонячних електростанцій (СЕС). Однак вибір надійної системи кріплення вимагає глибокого інженерного аналізу, оскільки потрібно збалансувати максимальну генерацію, допустиме навантаження на несучі конструкції будівлі, цілісність гідроізоляції та стійкість до екстремальних вітрових навантажень. Системи кріплення ASMOS пропонують експертні рішення для будь-якого типу плоского даху.

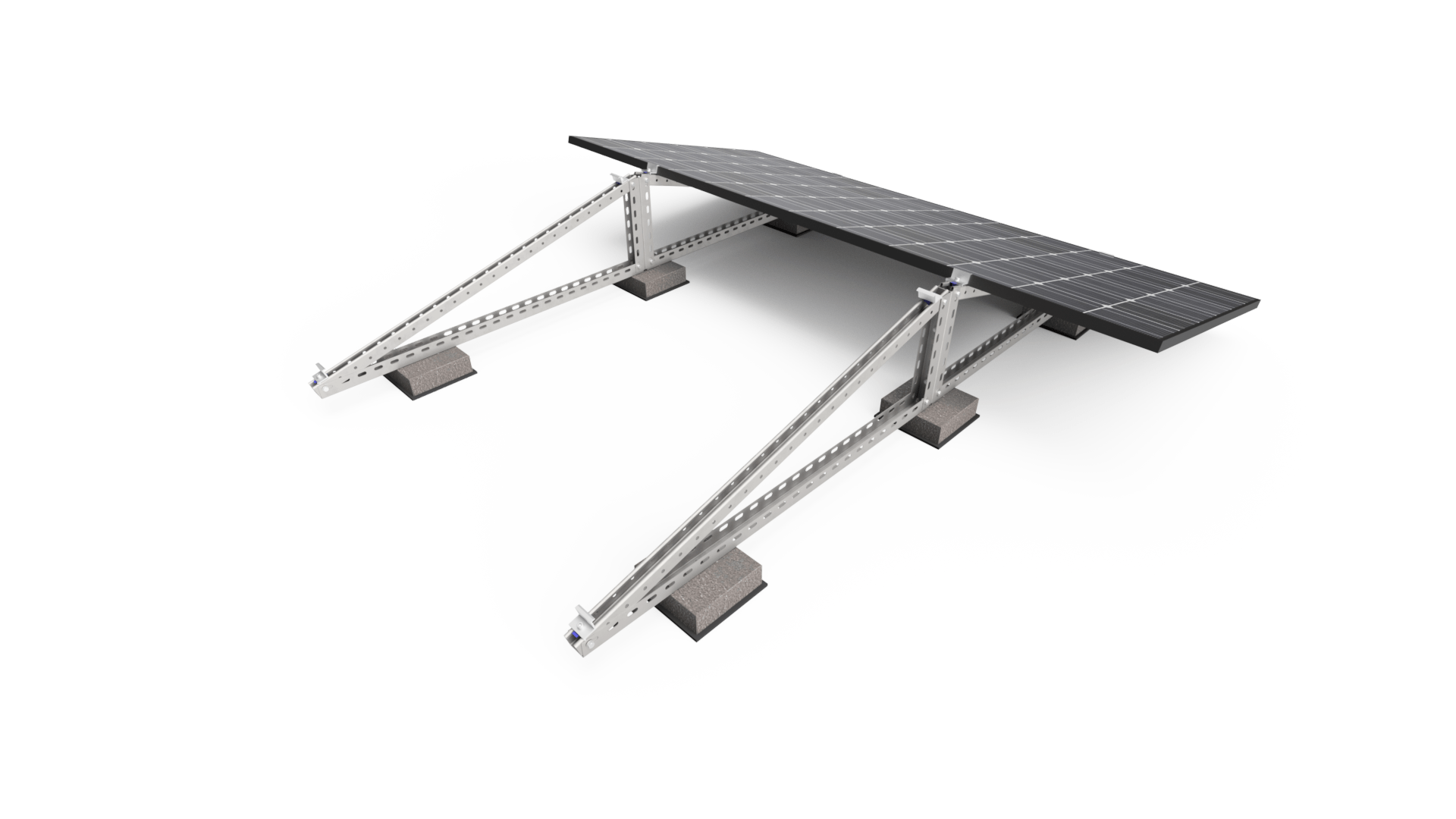

Система кріплення сонячних панелей на плоский дах​

Як обрати систему кріплення для плоского даху? Огляд типів конструкцій та покриттів

Правильний вибір конструкції – це гарантія довговічності всієї СЕС та покрівлі.

Аналіз основи

Вихідним пунктом є тип покрівлі:

  1. Дахи з мембранним пкориттям ( мембрани з ПВХ, ТПО) вимагають мінімального втручання в гідроізоляцію.
  2. Бетонні  плити дахів з покриттям руберойдом чи бітумом зазвичай мають високу несучу здатність, дозволяючи використання баласту чи анкерування.
  3. Дахи з покриттям металопрофілем (профнастилом) потребують спеціальних рішень для розподілу навантаження.

Ключовий вибір

Існує два основні підходи до фіксації:

  • Конструкції з анкеруванням: Застосовуються там, де дахове покриття дозволяє виконати якісну герметизацію. Такі кріплення варто використовувати в регіонах з надзвичайно високими вітровими навантаженнями. Анкерування сонячних панелей на даху забезпечує максимальну фіксацію, але вимагає професійної герметизації місць проникнення.
  • Баластні конструкції для сончних панелей (з підвантаженням) – ідеальне рішення для збереження цілісності гідроізоляційного шару. Баластні конструкції для СЕС утримуються на даху виключно за рахунок власної ваги та ваги додаткового вантажу (бетонні блоки, тротуарна плитка і ін.). Це пріоритетний варіант для кріплення для сонячних панелей на мембранний дах.

Матеріали

ASMOS пропонує конструкції з:

  • Алюмінію (сплав EN AW 6063/6060): Оптимальна вага та висока стійкість до корозії.
  • Оцинкованого сталевого профілю: Використовується для високонавантажених систем кріплення, де потрібна максимальна міцність.
ОТРИМАТИ КОНСУЛЬТАЦІЮ

Рішення для анкерування: надійність та герметичність

Анкерування — це завжди компроміс між надійністю фіксації та ризиком порушення герметизації.

Методи анкерування

Залежно від основи, ми використовуємо хімічні анкери (для бетону) або спеціальні саморізи та кріплення, що проходять крізь утеплювач до несучого профнастилу.

Необхідність герметизації

Місце анкерування є потенційною точкою протікання. Неякісна герметизація призводить до руйнування даху, утеплювача та несучих конструкцій.

Способи забезпечення гідроізоляції

ASMOS застосовує комплексний підхід: спеціальні фланці для мембранних покриттів, які приварюються до основної мембрани, та полімерні мастики для бетонних і бітумних

ОТРИМАТИ КОНСУЛЬТАЦІЮ

Особливості баластних конструкцій та формування опор

Принцип роботи баласту

Баластна система утримує СЕС проти вітрового відриву (апліфту). Вага вантажу компенсує силу вітру, зберігаючи покриття цілим.

Розрахунок баласту

Розрахунок баласту не може бути універсальним. Він є індивідуальним для кожного проєкту і враховує: швидкісний напір вітру (вітрову зону), висоту та геометрію будівлі, а також коефіцієнт шорсткості поверхні. Точний інженерний розрахунок ASMOS забезпечує стійкість системи без надмірного навантаження на дах.

Взаємодія з покриттям

Для захисту чутливих покриттів (наприклад, мембрани) використовуються спеціальні гумові мати або геотекстильні підкладки, які запобігають механічному пошкодженню та абразивному зносу покрівлі.

Індивідуальні системи ASMOS: Південь та Схід-Захід

ASMOS пропонує два основні підходи до орієнтації панелей для досягнення цілей клієнта:

Орієнтація сонячних батарей на Південь

Класичний варіант, що забезпечує максимальну пікову потужність генерації в полуденний час. Кут нахилу оптимізується для конкретного регіону.

Конструкції для кріплення фотомодулів типу Схід-Захід

Конструкції СЕС Схід-Захід дозволяють розмістити значно більше панелей на корисній площі даху. Завдяки низькому профілю, вони мають кращу стійкість до вітру та забезпечують більш рівномірний графік генерації протягом робочого дня.

Проєктування під ключ

Ми не просто постачаємо кріплення, ми розробляємо індивідуальний проєкт, починаючи з аналізу несучої здатності даху і закінчуючи виробництвом та доставкою системи, що повністю відповідає вашим потребам.

Отримайте індивідуальний розрахунок вашої системи кріплень прямо зараз і почніть свій проєкт із надійним партнером!

    Поширені запитання (FAQ)

    Оптимальний вибір залежить від типу покрівлі, несучої здатності будівлі та вітрових навантажень. Для мембранних дахів найчастіше застосовують баластні системи, а для бетонних або профнастилових дахів — анкерні або комбіновані рішення з професійною герметизацією.

    За умови правильного монтажу — ні. ASMOS використовує мембранні фланці, що приварюються до покриття, або спеціальні полімерні мастики. Це дозволяє зберегти 100% герметичність даху навіть при анкерному кріпленні.

    Баластні конструкції — пріоритетний варіант для мембранних дахів (ПВХ, ТПО) та об’єктів, де заборонене проникнення в покрівлю. Вони утримуються за рахунок власної ваги та додаткового баласту без порушення гідроізоляції.

    Баласт розраховується індивідуально для кожного об’єкта з урахуванням вітрової зони, висоти будівлі, геометрії даху та шорсткості поверхні. Інженерний розрахунок ASMOS забезпечує стійкість СЕС без перевищення допустимого навантаження на дах.

    Орієнтація на Південь забезпечує максимальну пікову генерацію, а система Схід-Захід дозволяє розмістити більше панелей на тій самій площі та отримати більш рівномірний графік генерації протягом дня. Вибір залежить від цілей проєкту та обмежень даху.

    Так. ASMOS виконує проєктування під ключ: аналіз несучої здатності даху, підбір типу кріплення, інженерні розрахунки вітрових навантажень, виготовлення та постачання системи, повністю адаптованої під конкретний об’єкт.
